PEGAS 290x320 GH-LR ТЕХНИЧЕСКИЕ ДАННЫЕ

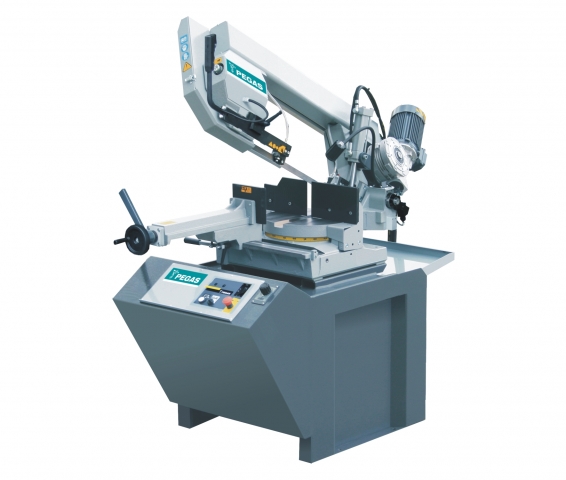

Гравитационный ленточнопильный станок PEGAS 290x320 GH-LR предназначен для применения в штучном, мелкосерийном, опытном производстве. Консоль станка из литого чугуна, что позволяет резать широкий спектр материалов. На станке можно осуществлять угловую резку в диапазоне от -45° налево до +60° направо, с шагом в 1°.

Скорость опускания консоли станка (скорость реза) осуществляется за счет гидроцилиндра (регулируется дросселем с пульта управления). Исполнение консоли, тисков и поворотной части из чугуна. Тиски ручные с быстродействующим зажимом, типа ласточкин хвост. Автоматическая регуляция натяжения пильного полотна. Консоль изготовлена с уклоном на 25°, что повышает срок службы полотна. Очищающая щётка для лучшей очистки и оптимальной эксплуатации пильного полотна. Привод посредством червячного редуктора с постоянной заправкой масла. Трехфазный электродвигатель с двойными обмотками, 2 скорости резания. Термозащита электродвигателя. Охлаждающая система при помощи эмульсии СОЖ с распределением в направляющие полотна.

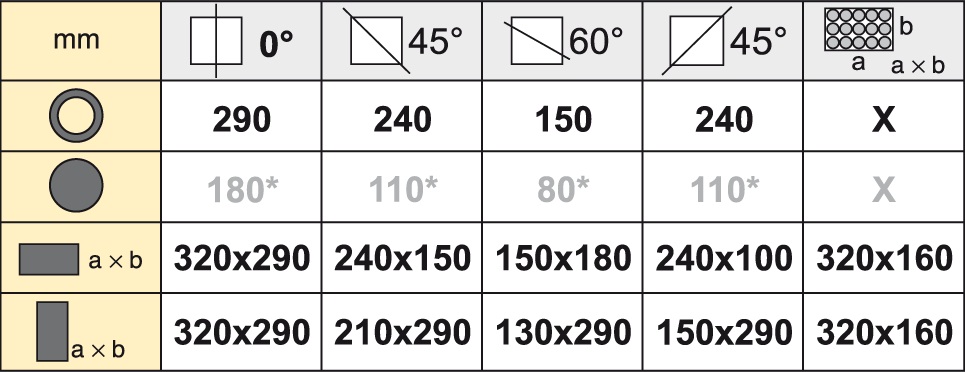

*рекомендуемые значения

Стандартная комплектация:

  • трехфазный двухскоростной двигатель 1,4/2,0 кВт
  • червячная передача
  • передвижные тиски с быстродействующим зажимом
  • охлаждение СОЖ
  • полотно 3100х27х0,9 мм
  • скорость полотна 35/70 м/мин
  • направление полотна: пластины из твёрдого металла + подшипники
  • автоматическая регистрация натяжения полотна
  • ведомая щетка-очиститель
  • термозащита перегрузки электродвигателя
  • упор для ограничения длины отрезаемой заготовки до 500 мм
  • набор ключей для обслуживания
  • документация на русском языке
  • управление 24 В

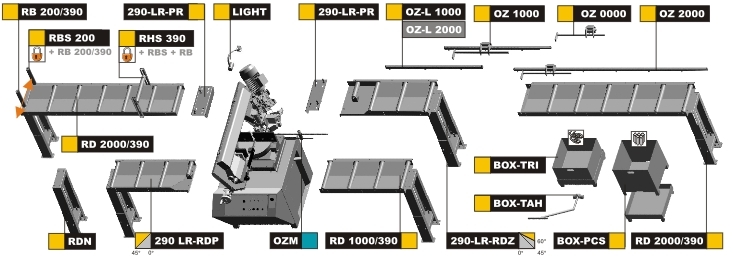

Принадлежности:


BOX-PCS

ящик для отрезанных заготовок вкл.стекание СОЖ в водонепроницаемый резервуар

BOX-TRI

ящик для стружки вкл.стекание СОЖ в водонепроницаемый резервуар

BOX-TAH

приспособление для манипуляции с BOX-PCS и BOX-TRI

LIGHT L1

освещение зоны реза – галогенная лампа

MINI LUBE

безотходная система смазки

290-LR-RDP

подающий присоединяющий рольганг RD для угловых разрезов, длина 1000 мм, ширина роликов 390 мм, грузоподъемность 200 кг/м, вкл.регулируемые стойки

290-LR-RDZ

приёмный присоединяющий рольганг RD для угловых разрезов, длина 1000 мм, ширина роликов 390 мм, грузоподъемность 200 кг/м, вкл. регулируемые стойки

RD 1000/390

усиленный рольганг, длина 1000 мм, ширина роликов 390 мм, грузоподъемность 200 кг/м, вкл. регулируемые стойки

RD 2000/390

усиленный рольганг, длина 2000 мм, ширина роликов 390 мм, грузоподъемность 200 кг/м, вкл. регулируемые стойки

RB 200

боковой опорный ролик неподвижный, высота 200 мм, монтируется к рольгангу RD

RBS 200/390

боковой опорный ролик подвижный - для пакетов, высота 200 мм, только с роликом RB

RHS 390

горизонтально налаживаемый ролик, шириной 390 мм, работает только с RB+RBS

290-LR-PR

консоль для присоединения рольганга RD прямо к станку.

Внимание: данная комплектация не позволяет резку под углом!!!

OZ 1000

механическое отмеривание с линейкой OZ 1000 мм, для рольганга RD

OZ 2000

механическое отмеривание с линейкой OZ 2000 мм, для рольганга RD

OZ 3000

механическое отмеривание с линейкой OZ 3000 мм, для рольганга RD

OZ 4000

механическое отмеривание с линейкой OZ 4000 мм, для рольганга RD

OZ 5000

механическое отмеривание с линейкой OZ 5000 мм, для рольганга RD

OZ 6000

механическое отмеривание с линейкой OZ 6000 мм, для рольганга RD

OZD 1000

механический упор жесткий с цифровым показателем заданной длины, длина 1000 мм

OZD 2000

механический упор жесткий с цифровым показателем заданной длины, длина 2000 мм

OZD 3000

механический упор жесткий с цифровым показателем заданной длины, длина 3000 мм

OZD 4000

механический упор жесткий с цифровым показателем заданной длины, длина 4000 мм

OZD 5000

механический упор жесткий с цифровым показателем заданной длины, длина 5000 мм

OZD 6000

механический упор жесткий с цифровым показателем заданной длины, длина 6000 мм

OZ 0000

дополнительный подвижный упор для OZ

RDN

самостоятельная стойка для RD

R290

опорный ролик, настраиваемая высота, ширина 290мм, грузоподъемность 200 кг

290-LR-RDTР

подающий присоединяющий рольганг для угловых разрезов, длина 1000 мм, ширина роликов 290 мм, грузоподъемность 100 кг/м

290-LR-RDTZ

приемный присоединяющий рольганг для угловых разрезов, длина 1000 мм, ширина роликов 290 мм, грузоподъемность 100 кг/м

350-RDT 1000/450

тяжелый рольганг, длина 1000 мм, ширина 450 мм, грузоподъемность 1000 кг/м

350-RDT 2000/450

тяжелый рольганг, длина 2000 мм, ширина 450 мм, грузоподъемность 1000 кг/м

350-RB

боковой опорный ролик неподвижный, высота 200 мм, монтируется к рольгангу RD

350-RBS

боковой опорный ролик подвижный - для пакетов, высота 200 мм, только с роликом RB

OZР 1000

механическое отмеривание с линейкой OZ 1000 мм. Если в модуле находится более рольгангов, измерительная система прикрепляется только на последний рольганг. На остальные рольганги надо использовать OZ-L

OZР 2000

механическое отмеривание с линейкой OZ 2000 мм. Если в модуле находится более рольгангов, измерительная система прикрепляется только на последний рольганг. На остальные рольганги надо использовать OZ-L

OZP-D 1000

отмеривание ОZ с цифровым устройством для отмеривания длины 1 м

OZP-D 2000

отмеривание ОZ с цифровым устройством для отмеривания длины 2 м

OZP-L

удлиняющий сегмент отмеривания OZP на 1000мм

OZD-L

удлиняющий сегмент отмеривания OZD на 1000мм

290-QPARTS

набор расходных запчастей (6шт. твердосплавных пластин LNKW 19-1198000,HF10, 6шт. винт твердосплавных пластин US14, 4шт. подшипник 6000 2RS, 10шт. очистительная щетка 240-CK)

290-NAV

руководство по обслуживанию в печатном виде

PAL1

упаковка на поддоне 1,2 x 2 м

OBAL1

упаковка в деревянном ящике 1,2 x 2 м

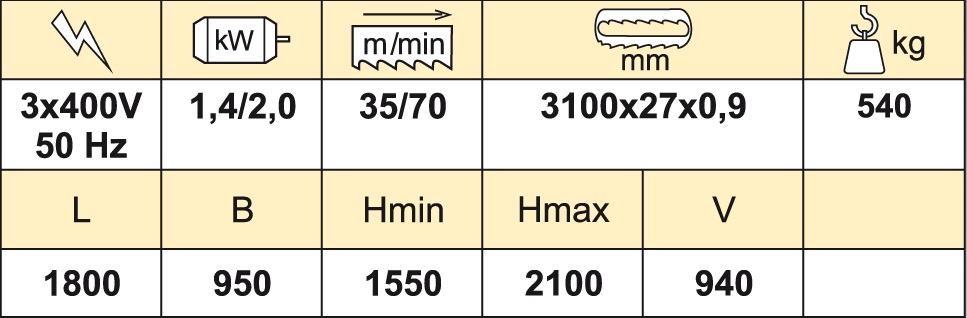

ТЕХНИЧЕСКИЕ ДАННЫЕ PEGAS 290x320 GH-LR -
