Смазочные устройства MPD 60-1, MPD 60-2

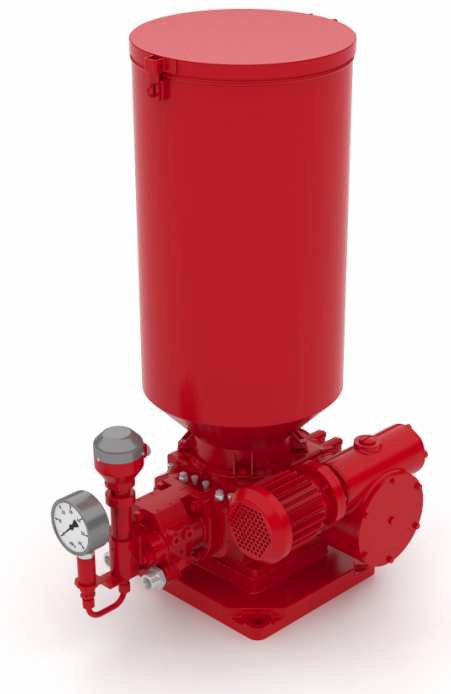

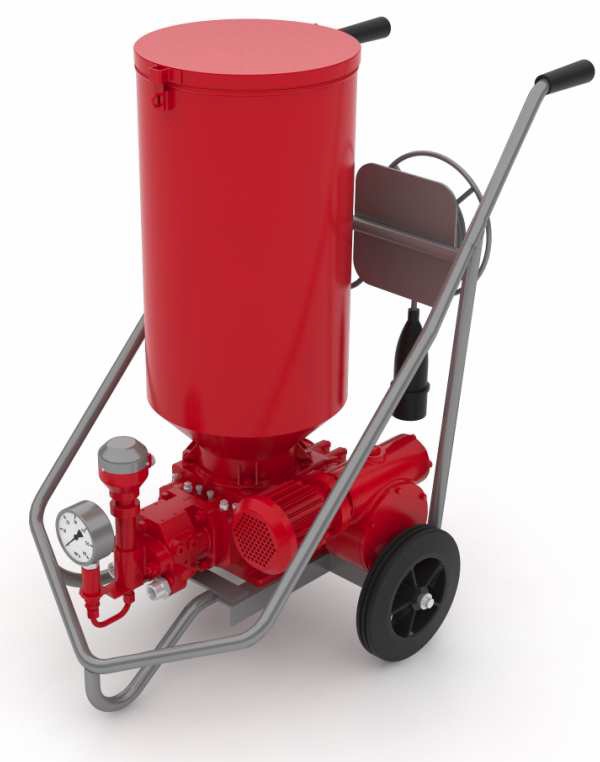

MPD 60-1 MPD 60-2
Использование
Смазочные устройства MPD используются для центральной смазки больших станков как источник смазки под давлением. При использовании двух дозаторов (MPD 60-2) на трубопроводе распределителя (ПДС 60-2) они могут быть использованы для смазки большого количества смазочных мест и в тяжелых условиях эксплуатации, таких как смазка добывающих механизмов, линии розлива напитков, машинного оборудования лакировочных мастерских, на цементных заводах, на сахарных завода и т.п.
Описание
Основой смазочного устройства MPD является собственный смазывающий прибор, резервуар для смазочного материала, электродвигатель, коробка передач, предохранитель давления с редукционной гайкой, манометр, электрический выключатель, электрическая сигнализация уровня смазки (только для MPD 60-2), рама с колесами (только для MPD 60 - 1) и вывод смазки (1 вывод для MPD 60-1 и 2 вывода для MPD 60-2).
| Максимальное рабочее давление |
35 МПа |
|
Номинальное давление |
25 МПа |
|
Диапазон регуляции рабочего давления |
5 – 35 МПа |
|
Диапазон регуляции давления включателя |
5 – 25 МПа |
|
Номинальное поставляемое количество (при температуре +20°C и пенетрации смазочного материала 395.10-1мм) |
200 см3 мин-1 |
|
Мощность электромотора |
750 Вт |
|
Обороты мотора |
1395 мин-1 |
|
Напряжение |
Рабочее 380/220В, или 500В, 50Гц, другое при договоренности, напряжение управления 220В |
|
Объем резервуара |
63 дм3 |
|
Смазка |
Жир макс. NLGI-3 (ступень консистенции) масло для смазки 250 - 1200 мм2 сек-1 |
|
Количество выходов:
модель MPD 60-1
модель MPD 60-2 |
1 вывод
2 вывода |
|
Выводы:
модель MPD 60-1
модель MPD 60-2 |
комплектный M16 x 1,5
комплектный M30 x 1,5
(соединительная резьба в корпусе M16 x 1,5) |
|
Среда |
Обычно с температурой от 0 до + 40°C |
|
Тип и количество масла в коробке передач |
PP7 – STN 65 6641, или PP80
– PND 23-104-83, 1,6 дм3 |
|
Вес |
приблизительно 125 кг |
|
Размеры |

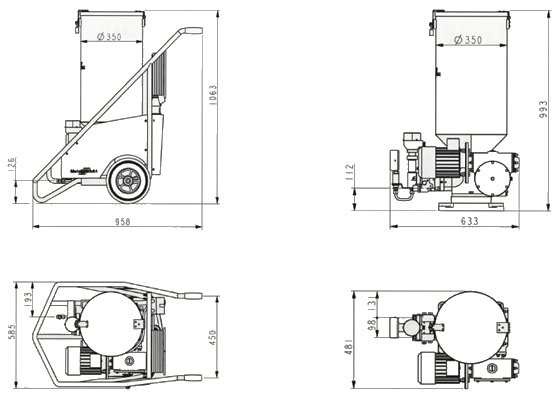

см. чертежи размеров |
|
