PEGAS 240x280 SHI-R-F ТЕХНИЧЕСКИЕ ДАННЫЕ

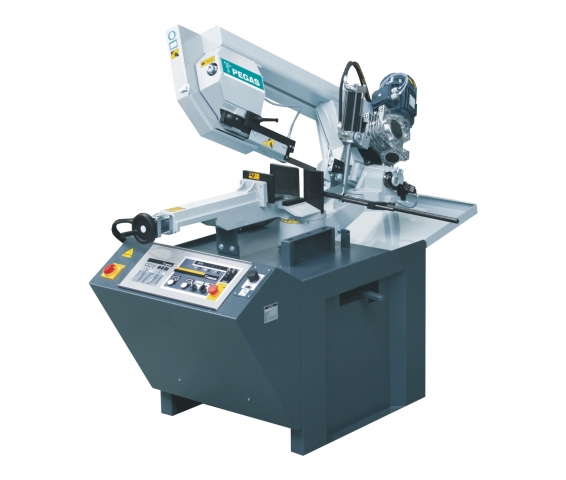

Ленточнопильный станок PEGAS 240x280 SHI-R-F представляет собой производительную, гидравлически управляемую пилу с ручной подачей материала. Она предназначена для резки сталей (включая инструментальные и нержавеющую сталь), цветных и легких металлов. Конструкторское решение пилы предусматривает ее эксплуатацию в условиях многосменного производства. В связи с этим, все несущие детали выполнены из чугуна, что обеспечивает прочность, гашение вибраций и ударов. Гидравлический центральный блок с электрическим управлением обеспечивает быструю фиксацию материала в тисках, и производит движение кронштейна пильной рамы при ее опускании и подъеме. Пила также снабжена тисками для проведения угловых распилов до +60 градусов направо. Пила оснащается мощным электродвигателем 1,3/1,8 кВт с преобразователем частоты для бесступенчатой регуляции скорости полотна 20-100 м/мин.

Оператор нажимает кнопку старта цикла, после этого станок сам производит зажим заготовки в тисках, приводит в движение ленточное полотно, подает СОЖ, и начинает опускать вниз пильную раму. По завершению реза, консоль поднимается в верхнее положение, после чего прекращается вращение ленточного полотна и выключается подача СОЖ, тиски раскрываются. Оператор производит манипуляции с материалом.

На пульте станка отображается информация о правильном натяжении ленточного полотна и данные о степени загрузки станка, что позволяет полностью контролировать оптимальность реза непосредственно во время его выполнения.

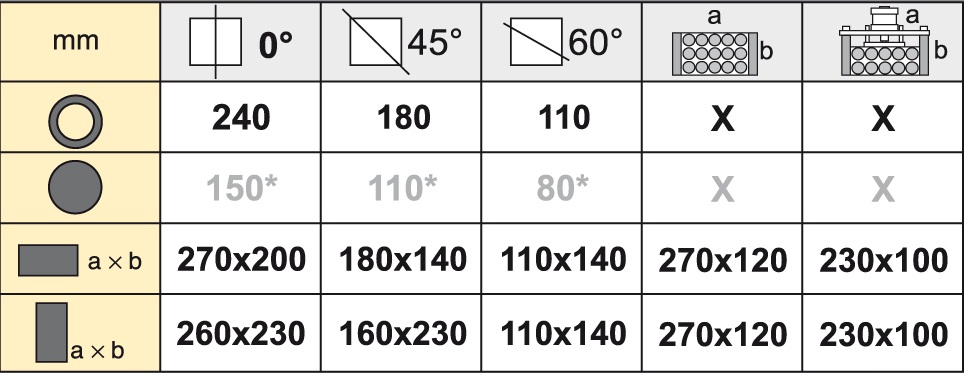

*рекомендуемые значения

Стандартная комплектация:

  • трехфазный электродвигатель
  • скорость полотна 20-100 м/мин
  • система охлаждения инструмента (впрыск СОЖ в 2-х точках)
  • конечный выключатель натяжения полотна
  • конечный выключатель выставления рабочего положения пильной рамы
  • протяжка полотна в твердосплавных направляющих
  • тиски с гидравлическим управлением
  • термозащита мотора против перегрузки
  • предохранительный автомат электрического тока
  • управление 24 В
  • упор для ограничения длины отрезаемой заготовки до 500 мм
  • полотно 2980х27х0,9 М42 – 1шт
  • набор ключей для обслуживания

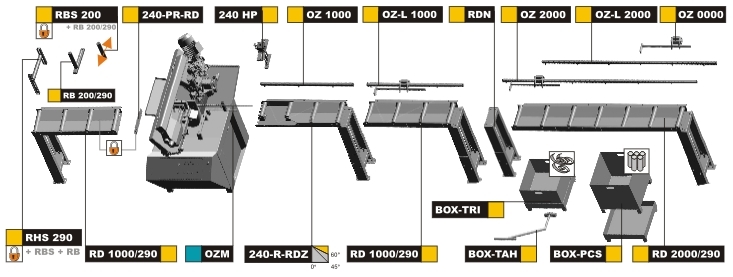

Принадлежности:

240-HP

гидравлический верхний прижим

240-RTS

регуляция давления тисков

240-RTR

регуляция подачи консоли

240-DPP

автоматический ограничитель хода верхней позиции

BOX-PCS

ящик для отрезанных заготовок вкл. стекание СОЖ в водонепроницаемый резервуар

BOX-TRI

ящик для стружки вкл. стекание СОЖ в водонепроницаемый резервуар

BOX-TAH

приспособление для манипуляции с BOX-PCS и BOX-TRI

LIGHT L1

освещение зоны реза – галогенная лампа

MINI LUBE

безотходная система смазки

240 R-RDZ

присоединяющая часть приёмного рольганга RD, длина 1000 мм, ширина роликов 290 мм, грузоподъемность 100 кг/м, вкл.регулируемую опору

290 PR-RD

кронштейн для присоединения рольганга RD прямо к станку

RD 1000/290

усиленный рольганг, длина 1000 мм, ширина роликов 290 мм, грузоподъемность 200 кг/м, вкл.регулируемую опору

RD 2000/290

усиленный рольганг, длина 1000 мм, ширина роликов 290 мм, грузоподъемность 200 кг/м, вкл.регулируемую опору

RB 200

боковой опорный ролик неподвижный, высота 200 мм

RBS 200/290

боковой опорный ролик подвижный - для пакетов, высота 200 мм, поставляется только с роликом RB

RHS 290

горизонтально налаживаемый ролик, шириной 290 мм, поставляется только с RB+RBS

OZ 1000

механическое отмеривание с линейкой OZ 1000 мм, для рольганга RD

OZ 2000

механическое отмеривание с линейкой OZ 2000 мм, для рольганга RD

OZ 3000

механическое отмеривание с линейкой OZ 3000 мм, для рольганга RD

OZ 4000

механическое отмеривание с линейкой OZ 4000 мм, для рольганга RD

OZ 5000

механическое отмеривание с линейкой OZ 5000 мм, для рольганга RD

OZ 6000

механическое отмеривание с линейкой OZ 6000 мм, для рольганга RD

OZD 1000

механический упор жёсткий с цифровым показателем заданной длины, длина 1000 мм

OZD 2000

механический упор жёсткий с цифровым показателем заданной длины, длина 2000 мм

OZD 3000

механический упор жёсткий с цифровым показателем заданной длины, длина 3000 мм

OZD 4000

механический упор жёсткий с цифровым показателем заданной длины, длина 4000 мм

OZD 5000

механический упор жёсткий с цифровым показателем заданной длины, длина 5000 мм

OZD 6000

механический упор жёсткий с цифровым показателем заданной длины, длина 6000 мм

OZ 0000

дополнительный подвижный упор для OZ

RDN

самостоятельная стойка для RD

R290

опорный ролик, налаживаемая высота, ширина 290мм, грузоподъемность 200 кг

240-QPARTS

набор расходных запчастей (6шт. твердосплавных пластин LNKW 19-1198000,HF10, 6шт. винт твердосплавных пластин US14, 4шт. подшипник 6000 2RS, 10шт. очистительная щетка 240-CK)

240-NAV

руководство по обслуживанию в печатном виде

PAL1

упаковка на поддоне 1,2 x 2,0 м

OBAL1

упаковка в деревянном ящике 1,2 x 2,0 м

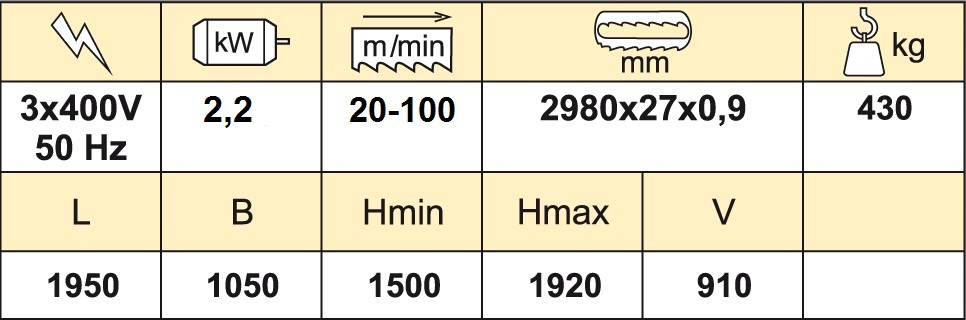

ТЕХНИЧЕСКИЕ ДАННЫЕ PEGAS 240x280 SHI-R-F -
